本機床可用于航天航空，汽車,、內燃機,、家電,、通用機械的精密加工,，適合于零件多工作面的銑,、鉆,、鏜,、鉸,、攻絲,、兩維、三維曲面等多工序加工,，具有在一次裝夾中完成箱體孔系和平面加工的良好性能,，還特別適合于箱體孔的調頭鏜孔加工。

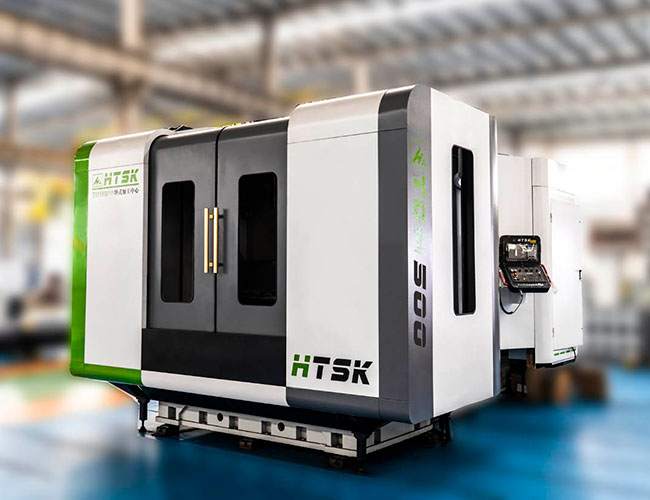

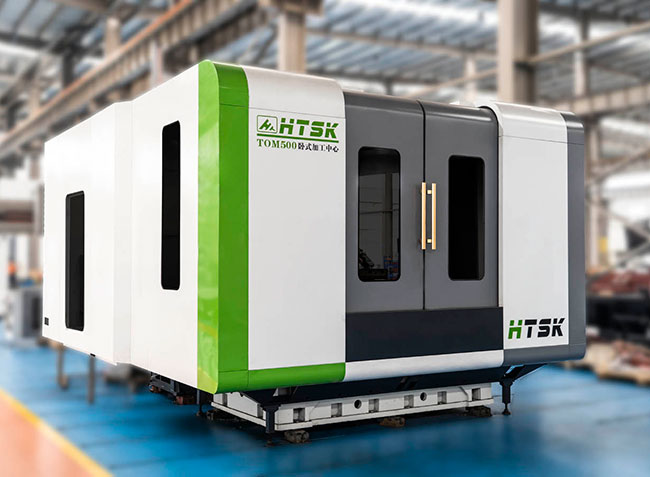

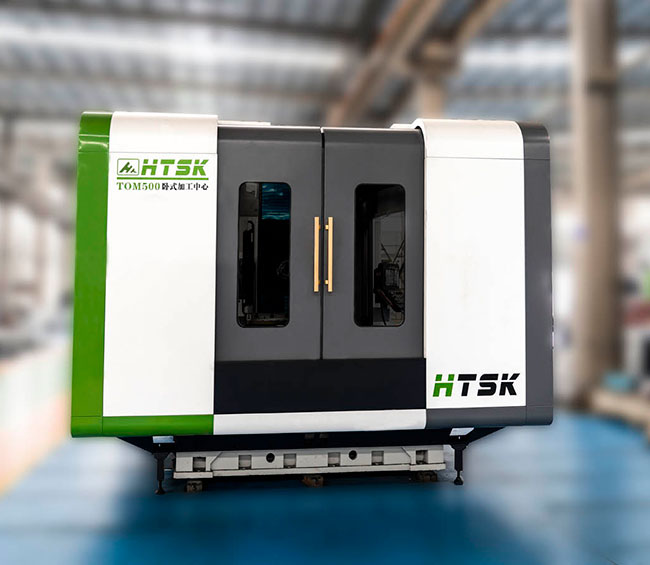

TH500臥式數控加工中心_參考價格69.8萬/臺
標準配置
日本發那科系統 臺灣譚佳回轉工作臺 主軸中心出水帶環噴 臺灣絲杠 臺灣鏈?zhǔn)降稁?kù) 日本NSK軸承 臺灣鎖緊螺母
TH500臥式數控加工中心技術參數：
|
型號 （TOM500） |
規格 |
|
工作臺規格
|
工作臺面積 500 mm x 500mm 工作臺數量 1個 工作臺*大負荷重 600 kg 工作臺*小分度 1° 工作臺 T 型槽 5x14x100 |
|
X 坐標行程 |
1000mm |
|
Y 坐標行程 |
750mm |
|
Z 坐標行程 |
900mm |
|
主軸中心線到工作臺面距離 |
0~750 mm |
|
主軸鼻端至工作臺中心距離 |
150~1050 mm |
|
X,、Y,、Z軸滾柱絲桿 |
φ50mm |
|
X、Y,、Z 切削進給量 |
1～4000 mm/min |
|
X,、Y 快速進給速度 |
24m/min |
|
Z 快速進給速度 |
22m/min |
|
主軸轉速范圍 |
50～6000 r/min |
|
主軸錐孔/直徑 |
BT50/190mm |
|
數控系統 |
FANUC 0i -MD |
|
主軸電機 |
15KW |
|
X、Y 伺服電機 |
β22/3000 |
|
Z 伺服電機 |
β22/3000 |
|
A 軸伺服電機 |
β12/3000 |
|
鏈?zhǔn)降稁?kù) |
32T |
|
定位精度 |
±0.01mm |
|
重復定位精度 |
±0.008mm |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
4500x3600x3200mm |
|
機床重量 |
14800kg |
