一、斗笠式刀庫的換刀

　　

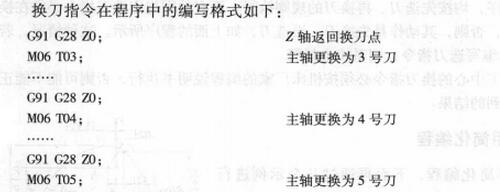

　　多采用固定地址換刀方式,，刀具號與刀座號是固定對應的,，其換刀動作是依靠刀庫的橫向移動與主軸的上下移動實現換刀，簡稱為主軸換刀方式,。由于其無換刀機械手,，因此選刀動作不能在換刀動作之前預選。其換刀指令與選刀指令一般編寫在同一個程序段,，其指令格式如下:

　　

　　M06 T××,；

　　

　　指令執行時，刀庫首先將主軸上刀號對應的刀座轉到換刀位置,，并將主軸上的刀具換回刀座中,，然后刀庫又將指令中指定的刀具轉到換刀位置,，并換上主軸。

　　

　　這種刀庫,，即使在執行M06的前面先執行Tx x,，也不能夠預選刀，*終選刀的動作還是在執行M06時執行,，如果M06前面沒有Tx x,，則系統會報警。

　　

　　二,、圓盤式和鏈?zhǔn)降稁斓膿Q刀

　　

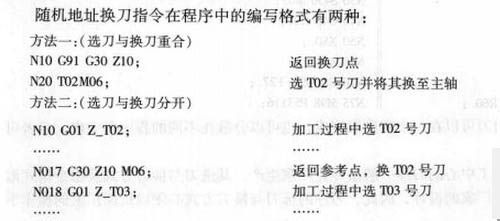

　　其多采用隨機地址換刀方式,，刀具號與刀座號的對應關系是隨機的，但其對應關系能夠被數控系統記憶住,。這種刀庫的換刀是依靠機械手換刀,。其指令與換刀的動作為:刀具指令Tx x控制刀庫的旋轉，并將選中的刀具轉至換刀工作位置,，而換刀指令M06控制換刀機械手的動作,，實現主軸刀具與刀庫換刀位置處刀具的交換。其選刀指令與換刀指令可以在同一個程序段,，也可以分開編寫,，選刀與換刀指令對應的動作也可以同時或分開動作。其指令格式如下:

　　

　　Tx x M06;

　　

　　指令執行時,，刀庫首先將Tx x刀轉到換刀位置,，然后機械手將刀庫刀具與主軸刀具交換，實現Tx x刀具換至主軸的目的,。

　　

　　閱讀以上兩種方法可以看出方法二將選刀動作與加工動作重疊,，這樣換刀時就不必選刀而直接換刀，提高了工作效率,。

　　

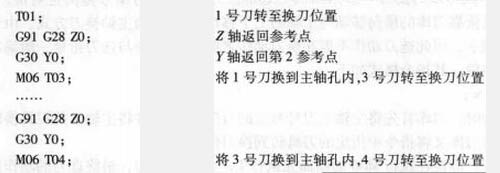

　　前文談到,，刀庫的換刀指令與機床廠家有關，如有的刀庫不僅要求Z軸必須返回?fù)Q刀點,，而且Y軸也必須返回?fù)Q刀點,，其程序格式如下：

　　

　　在同一個程序段編寫選刀與換刀指令時，不同廠家刀其的執行規則也可能有差異,，如有的不管書寫的先后順序,，均按先選刀、再換刀的規則執行,。而有的規則規定選刀指令必須在換刀指令執行之前編寫,，否則，其動作是先換刀,、再選刀,，如上面的程序所示,。這種情況，若在M06指令執行前未編寫選刀指令,，則系統會報警,。

　　

　　技巧與禁忌：加工中心的換刀指令必須按機床廠家的編程說明書執行，否則可能不能正常換刀或出現意想不到的結果,。
