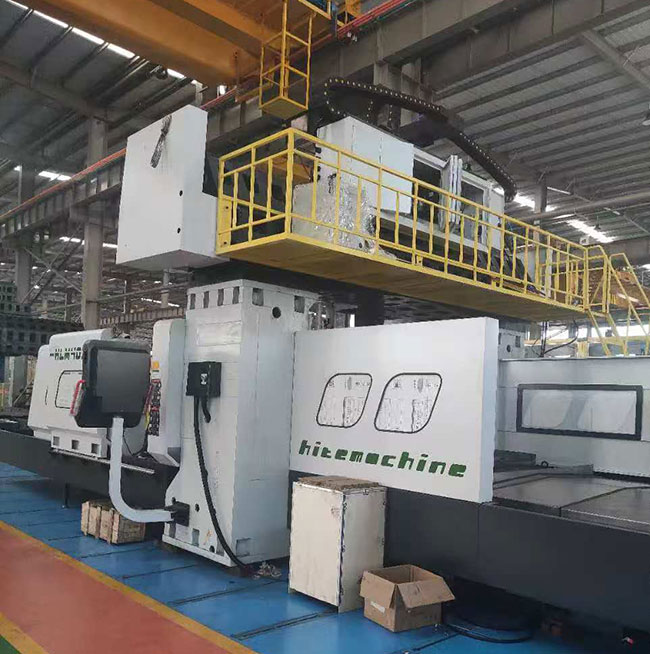

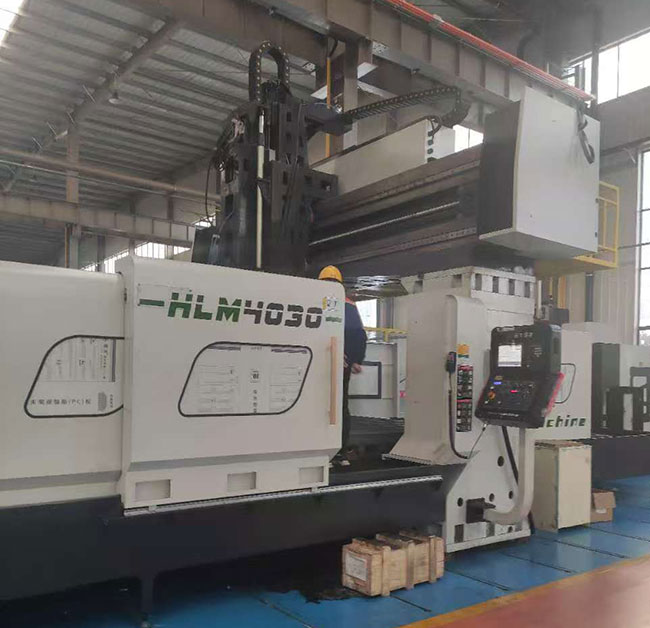

HLC4026龍門數控加工中心

山東海特龍門數控加工中心

　　HLC4026龍門數控加工中心主要結構：

　　該機床為單立柱固定,工作臺移動結構,。主要由床身,、立柱,、橫梁、橫向滑臺,、工作臺,、主軸、絲桿,、潤滑系統,、冷卻系統、數控操作面板以及電控系統等部件組成,。

　　1.主要部件采用有限元分析進行優化,，主要鑄鐵采用高強度鑄鐵金相組織穩定，經過時效,、噴砂,、回火等工藝確保機床長期使用精度的穩定性。

　　2.龍門式跨式結構,，結構為三維變徑優化處理,，減輕了機床強力切削時的震動、使機床剛性*好,。

　　橫梁采用梯形式設計,，剛性強結構好適合強力切削。

　　3.高速高剛性主軸單元結合伺服主軸電機,；X/Y/Z采用大扭矩伺服電機,。

　　4.X/Y/Z采用臺灣高精度高強度滾珠絲杠配合日本NSK滾珠絲杠專用對子軸承與高精密進口鎖緊。

　　5.X/Y導軌采用線軌道設計采用臺灣上銀滾柱線軌,，Z軸為硬軌,，固定面采用超高頻淬火工藝處理經過精密磨削；滑動面采用高強度耐磨材塑帶鑲貼處理,。

　　標準配置

　　日本發那科系統臺灣絲杠日本NSK軸承臺灣增壓缸臺灣鎖緊螺母等

　　選配系統部件

　　臺灣新代系統北京凱恩帝系統西門子828D840D

　　可根據客戶要求專業設計開發數控設備及加工中心

　　HLC4026龍門數控加工中心技術參數：

HLC4026	規 格
工作臺規格（長×寬）	4000mm*2200mm
工作臺*大載重	8000 kg
X坐標行程	4000 mm
Y坐標行程	2600 mm
Z坐標行程	1000mm
兩立柱之間*大寬度	2600 mm
主軸端面到工作臺距離	120mm-1120mm
X/Y軸滾柱重載強力線軌	三線軌兩主承載線軌一支撐導向線規
Z軸硬規	淬火貼塑
X,、Y、Z切削速度	1～3000 mm/min
X,、Y,、Z快速進給速度	6 m/min
主軸轉速范圍	50～6000 r/min
主軸錐孔	BT50-190mm
主軸電機	18.5KW
X/Y軸伺服電機	a40/3000
Z軸伺服電機	a40/3000
工作臺T型槽（槽數×槽寬×槽距）	9×22×200mm
定位精度	500/+0.008mm
重復定位精度	500/+0.006 mm
數控系統	日本發那科0i-MF 插補前菱形加減速高速高精功能支持四軸聯動功能
氣源壓力	0.5-0.8 MPa
機床輪廓尺寸約（L×W×H）	12500mm5600mm5200mm
機床重量(約)	45T
